Установка nVent RAYCHEM\Райхем JBM-100 по шаговая инструкция (2019)

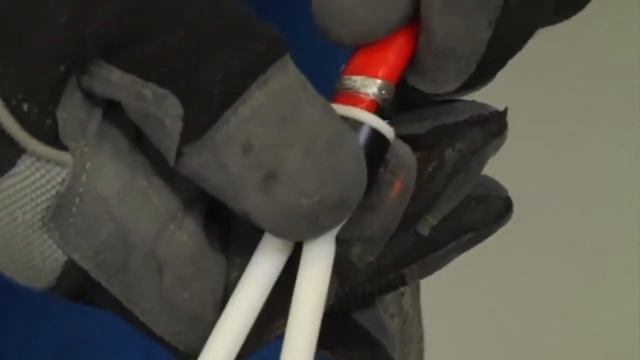

nVent RAYCHEM JBM-100 – это комплект для подключения питания, предназначенный для питания до трех греющих кабелей. Для установки выделите 24 дюйма (600 мм) греющего кабеля. Обрежьте конец греющего кабеля под углом примерно 45 градусов. Нанесите смазку, чтобы облегчить вставку кабеля в держатель. Проденьте греющий кабель через держатель на 18 дюймов (450 мм). Обрежьте конец кабеля под углом 90 градусов, но пока не прикрепляйте его к трубе, вместо этого начните зачищать конец кабеля. При зачистке cаморегулируемого греющего кабеля RAYCHEM, следует помнить о том, что обычные способы зачистки кабеля не подходят. Давайте посмотрим, как правильно зачищать саморегулируемый греющий кабель: Перед зачисткой кабеля прочитайте инструкцию по установке комплекта, чтобы уточнить длину каждого отреза. При зачистке саморегулируемых кабелей RAYCHEM используйте инструмент для зачистки кабеля RAYCHEM SR либо канцелярский нож. Чтобы снять внешнюю оболочку кабеля, аккуратно надрежьте ее по кругу и снизу, при этом старайтесь не прорезать оплетку слишком глубоко. Согните греющий кабель, чтобы сломать оболочку в месте разреза, и затем снимите ее. Затем возьмите шило или острую отвертку, проделайте небольшое отверстие в оплетке и согните кабель. Пройдитесь по кабелю и раскройте достаточно оплетки, чтобы вытянуть кабель. Согните оплетку в обратную сторону и аккуратно надрежьте внутреннюю оболочку по кругу и снизу, чтобы снять ее. В случае кабеля XTV CT удалите торчащие черные жилы нагревательного элемента, обрезав их заподлицо с внутренней оболочкой. Затем удалите прокладку между магистральными проводами и обрежьте ее заподлицо с оболочкой. В случае кабелей BTV CT и QTVR CT удалите внутреннюю оболочку, дойдя до черного сердечника. Сделайте засечку на конце. С помощью остроносых плоскогубцев извлеките один из магистральных проводов, а затем удалите весь черный сердечник, чтобы открыть оба провода. Сделайте отметку на расстоянии примерно 5/8 дюйма (16 мм) на внутренней оболочке. Скрутите и распрямите провода. Вставьте провода в направляющие трубки для изоляции сердечника. Натяните изоляцию на греющий кабель до сделанной ранее отметки, снимите направляющие трубки, а затем наденьте желто-зеленый рукав на оплетку. Обрежьте магистральные провода и оплетку, оставив примерно половину дюйма (13 мм) длины. Вытяните греющий кабель обратно через держатель так, чтобы снаружи остался примерно 1 дюйм (25 мм) длины. При креплении держателя на трубу, используйте надлежащее количество хомутов, как указано в инструкции по установке. Для труб диаметром 1 дюйм (25 мм) или менее можно использовать переходник для маленьких труб. Это позволяет избежать повреждения кабеля держателем. Снимите гайку. Вставьте резиновые пробки в неиспользуемые отверстия JBM-100. Установите клеммную коробку и закрутите гайку. Удостоверьтесь, что гайка полностью затянута на держателе, чтобы добиться надлежащей изоляции. Наконец, прикрутите разгрузочную муфту и проведите тест сопротивления изоляции, чтобы убедиться, что кабель не был поврежден при установке, запишите результаты. Затем, чтобы плотно подключить магистральные провода и оплетку в клеммы, вставьте прямошлицевую отвертку в квадратное отверстие, чтобы сжать пружину внутри него. Отвертка зафиксируется, что позволит вам рукой вставить провод в круглое отверстие. Извлеките отвертку, чтобы зажать провод, и тем же способом вставьте провода питания в клеммы. Комплект для подключения JBM-100 можно использовать в различных конфигурациях, таких как питаемое соединение внахлестку, питаемое тройниковое соединение, питание двух контуров, а также просто в качестве комплекта для соединения внахлестку или тройникового соединения. Ознакомьтесь со схемой соединений, указанной в инструкции по установке, чтобы сделать правильное подключение для вашей конфигурации. Если у вас есть комплект для подключения со световым индикатором, просто подключите световой модуль к клеммам перед тем, как устанавливать крышку. Наконец, уложите кабель в корпус, установите крышку и прикрепите сервисную петлю лентой к трубе, чтобы завершить установку JBM-100. В зависимости от методов монтажа электропроводки в вашем регионе используйте надлежащий кабельный канал или силовой кабель. Комплект JBM-100 может быть установлен в различных направлениях. Если JBM-100 установлен по направлению вниз, проделайте спускное отверстие в опоре трубы. Для получения дополнительной помощи и технической поддержки свяжитесь со службой поддержки nVent либо посетите сайт https://nvent.com/raychem Квалифицированные консультанты ответят на все возникающие вопросы. +7 (800) 555-26-23 Viber, WhatsApp: +7 (982) 975-26-23
