Презентация термопатроны Haimer

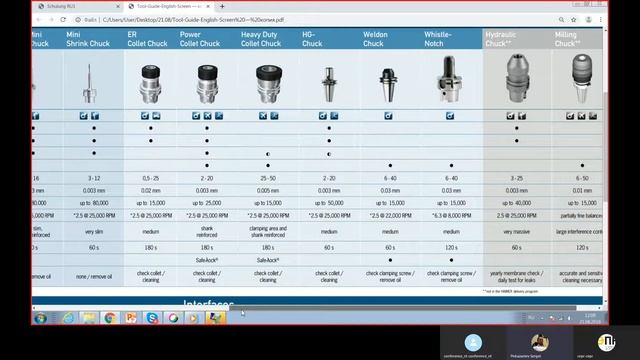

Сайт: https://steelcam.org/nastrojka-instrumenta-ot-haimer/ustrojstva-predvaritelnoj-nastrojki-instrumenta/ Тел.: 8 (343) 288-35-93 Email: zakaz@steelcam.org В этом видео показано сравнение технологий зажима инструмента: термопатроны против гидравлических и цанговых. Эксперты в области металлообработки обсуждают выбор оптимальной оснастки для фрезерных станков. Основной фокус — на сравнении термопатронов с гидравлическими и цанговыми патронами для обработки сложных материалов (титан, закаленные стали) и изготовления пресс-форм. Спикеры разбирают ключевые критерии: жёсткость, биение, вибрации, стойкость инструмента и итоговую производительность. Отдельное внимание уделяется правилам эксплуатации термопатронов и обзору специализированного оборудования для их монтажа. 00:00 Вступление и обсуждение проблем с инструментом * Задан вопрос об обработке титана на предприятии. * Сформулировано намерение провести наглядное сравнение инструмента по критериям технолога. 01:30 Критерий сравнения: отгиб инструмента при фрезеровании * Силы резания вызывают прогиб инструмента, что влияет на перпендикулярность обработанной стенки. * Конструкторы закладывают требования к качеству поверхностей, на которое влияет прогиб. * Гидравлические оправки не рекомендуются для силовой обработки из-за сильного прогиба инструмента из-за их конструкции. 02:50 Сравнение типов патронов и представление линеек Haimer * Патроны сравнивали по критерию прогиба: термопатроны, цанговые, гидравлические, силовые с редукционными втулками. * У компании Haimer три линейки термопатронов: стандартная, силовая (более толстая стенка) и Heavy Duty. * Термопатроны Heavy Duty предназначены для жесткой обработки нержавеющих, закаленных сталей и титана с большими силами резания. 04:50 Контекст применения: обработка закаленной стали для штампов и пресс-форм * Уточнен контекст применения: станок DMU 75, шпиндель HSK 63, обработка закаленной стали (~50-60 HRC) для пресс-форм. * Для данного контекста применение патронов Heavy Duty может быть преждевременным. * В качестве универсального решения предложены силовые термопатроны, подходящие как для силовой, так и для высокоскоростной обработки. 07:10 Решения для обработки с большим вылетом * Для фрез с большим вылетом (2-3 мм) и обработки труднодоступных мест существуют специальные оправки серии Mini с тонким телом. * Для силовых операций на большом вылете рекомендована серия Power с тонким носиком, но более толстым телом для гашения вибраций. * Оправки Power позволяют работать на более высоких режимах резания с тем же инструментом, повышая производительность. 09:50 Применение термоудлинителей * Для создания длинных наладок (до 450 мм) используются термоудлинители, вставляемые в основной термопатрон. * Преимущество термоудлинителей — малое биение и высокая жесткость даже на большом вылете. * Пример: биение наладки длиной 450 мм составило 6.5 микрон на кончике фрезы. 13:00 Важность биения инструмента и сравнение технологий зажима * Каждые 10 микрон биения сокращают стойкость инструмента примерно на 40%. * Переход с цангового патрона (биение ~20 мкм) на термопатрон (биение ≤3 мкм) может дать выигрыш в стойкости до 50%. * Цанговые патроны имеют ограничение по оборотам (до ~15000 об/мин) и не подходят для высокоскоростной обработки. 16:50 Выбор оснастки для силовой и чистовой обработки * Для силовой обработки закаленных сталей однозначно рекомендованы термопатроны из-за высокой стойкости инструмента. * Для чистовой обработки можно выбрать либо термопатроны, либо гидропатроны. * Универсальность термопатронов позволяет использовать одну оправку и для черновой, и для чистовой обработки. 19:20 Долговечность термопатронов и правила эксплуатации * При правильной эксплуатации на специализированной машине срок службы термопатронов составляет тысячи циклов (испытания до 5000). * Критически важно избегать двойного нагрева патрона без промежуточного охлаждения. * Перегрев свыше 500°C разрушает кристаллическую решетку, ослабляя усилие зажима и увеличивая биение. 22:40 Технология термоусадочных машин Haimer * Машины Haimer используют запатентованную технологию катушки new generation для автоматического подбора параметров нагрева. * Оптимальное решение — машины с совмещенными блоками нагрева и охлаждения (например, модель Comfort). * Система охлаждения использует циркуляцию антифриза через адаптер, что исключает прямой контакт жидкости с патроном и щадит его. 31:10 Создание длинных наладок и извлечение сломанного инструмента * Используя термопатроны и термоудлинители, можно создавать телескопические наладки с вылетом до 700 мм. * Для извлечения сломанного инструмента патрон нагревается, и фреза выпадает под собственным весом. 33:30 Пример внедрения: Иркутский авиационный завод * При замене гидропатрона на термопатрон и балансировке наладки для обработки титана удалось повысить производительность на 237%. * Удалось значительно увеличить режимы резания (с 9500 до 22000 об/мин) без роста вибраций.
