Моделирование измерения пресс-формы на ПО Camio

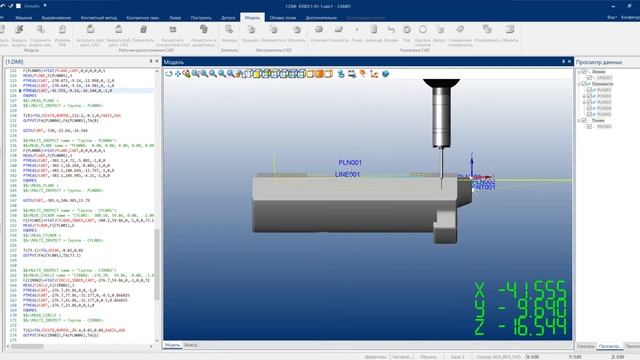

Сайт: https://steelcam.org/%d0%b8%d0%b7%d0%bc%d0%b5%d1%80%d0%b8%d1%82%d0%b5%d0%bb%d1%8c%d0%bd%d0%be%d0%b5-%d0%be%d0%b1%d0%be%d1%80%d1%83%d0%b4%d0%be%d0%b2%d0%b0%d0%bd%d0%b8%d0%b5/ Тел.: 8 (343) 288-35-93 Email: zakaz@steelcam.org В данном обзоре представлен процесс моделирования измерения пресс-формы с использованием программного обеспечения Camio. Основное внимание уделяется работе с конкретным оборудованием — координатно-измерительной машиной из каталога Nikon LK. Рассматривается подготовка виртуальной модели детали и настройка измерительной программы для контроля сложных поверхностей и критических размеров. Особое внимание в ролике уделяется ключевым этапам процесса: импорту CAD-модели пресс-формы, созданию безопасной траектории движения щупа и автоматическому планированию точек измерения. Показано, как программное обеспечение позволяет оптимизировать маршрут для минимизации времени цикла и избежания столкновений, что критично для дорогостоящей оснастки. На примере демонстрируется работа с типовыми элементами пресс-формы, такими как формообразующие поверхности, направляющие колонки и плоскости разъема. Подробно разбирается, как производится измерение углублений, радиусов и взаимного расположения элементов для обеспечения точности будущих отливок. В заключительной части обзора кратко показаны результаты виртуального прогона — сгенерированная управляющая программа для КИМ и итоговый отчет. Это наглядная демонстрация того, как цифровое моделирование измерений сокращает время настройки оборудования на реальном производстве и повышает надежность контроля.
