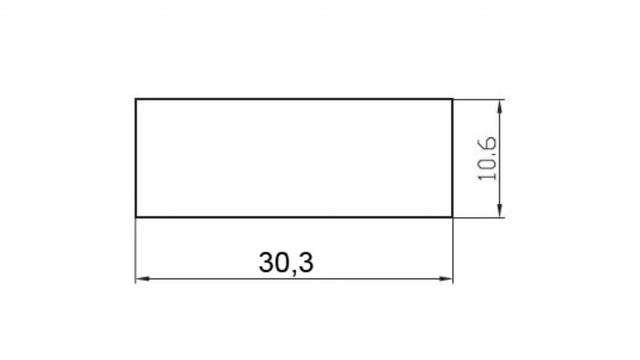

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Переключатель серии IRS-101E-1C предназначен для переключения электрический цепей с рабочим током до 15 Ампер.Максимальные размеры переключателя 32 мм по длине, 14 мм по ширине и 24.5 мм по высоте.Переключатель этой серии имеет одну группы переключающих контактов без среднего положения, фиксирующуюся в обоих положениях.Рабочее напряжения для переключателей составляет 250 Вольт переменного тока.Установочные размеры переключателя 30.3 мм по длине и 10.6 мм по ширине.Данные переключатели имеют подсветку и могут поставляться в различных вариантах.Однако, следует иметь в виду, что подсветка не несет информации о состоянии переключателя, а служит всего лишь для подсветки клавиши при эксплуатации в условиях недостаточной освещенности.Схема подключения подсветки выглядит следующим образом.Система обозначений включает в себя следующие элементы: - назначение переключателя; - количество контактных групп; - схема переключения; - серия заказа; - форма клавиши; - цвет индикации;Переключатели этой серии применяются в бытовой аппаратуре для коммутации сетевого напряжения.
